ПКУ 6-10 кВ
Пункт коммерческого учета

Для того, чтобы получать, сохранять и передавать сведения о том, как используется электроэнергия, создано специальное оборудование – пункт коммерческого учета электрической энергии (ПКУ). Также к основным функциям ПКУ  относятся выявление и отслеживание несанкционированных подключений, снижения мощности и других сетевых неполадок.

ПКУ 6-10 кВ </br>Пункт коммерческого учета

Пункты коммерческого учета электрической энергии ПКУ 6-10 кВ функционируют в трёхфазных электросетях переменного тока, когда напряжение составляет 6-10 кВ, а частота – 50 Гц. Кроме того, в некоторых случаях подобные аппараты могут быть частью автоматической системы учета электроэнергии.

Монтаж ПКУ осуществляется на опору воздушной линии электропередачи в точке, где проходит граница разделения балансовой принадлежности. Поэтому установка устройства не требует серьезных изменений в конфигурации сети и наличия отдельного землеотвода.

ПКУ 6-10 кВ </br>Пункт коммерческого учета

Режимы работы ПКУ:

  1. Местный, при котором получение информации происходит визуальным путем.

  2. Дистанционный, когда полученная информация передается на пункт диспетчера с помощью проводных или беспроводных технологий.



 ПКУ 6-10 кВ </br>Пункт коммерческого учета

Рисунок 1 — Общий вид ПКУ
 1 — высоковольтный модуль (ВМ); 2 — опора-платформа для ВМ;
ПКУ 6-10 кВ </br>Пункт коммерческого учета

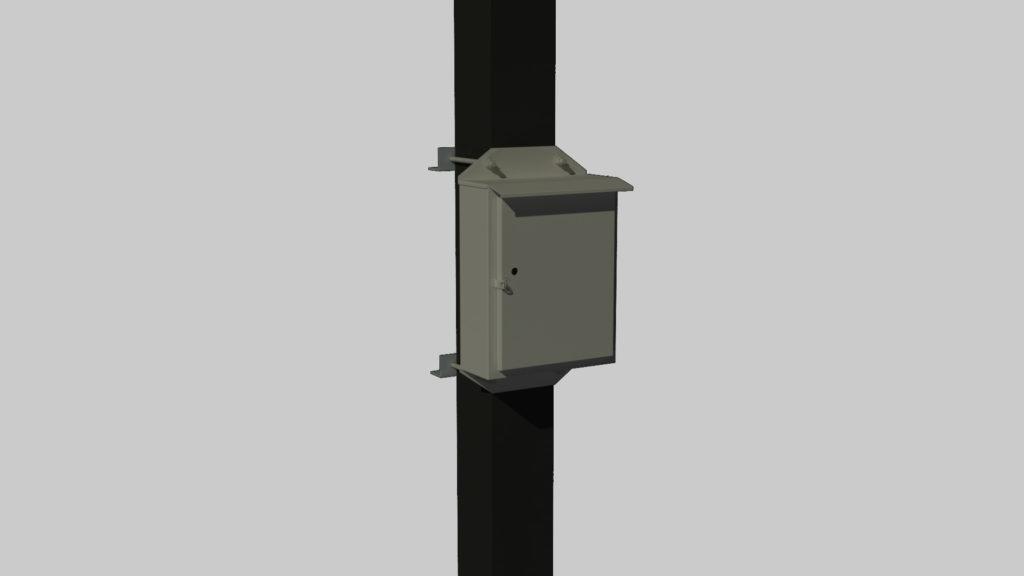

Рисунок 2 - Низковольтный модуль

Подробные характеристики ПКУ 6-10 кВ
смотрите в таблице ниже.



Технические характеристики ПКУ 6-10 кВ
Наименование параметра Значение
Номинальное напряжение, кВ 6(10)
Номинальная частота , Гц 50
Наибольшее рабочее напряжение, кВ 7,2 (12)
Номинальный ток отключения, кА 12,5
Номинальный ток главных цепей, А 5-600
Номинальный ток вторичных цепей, А 5/1
Односекундный ток  термической стойкости, кА 0,4-40
Ток электродинамической стойкости, кА 1-102
Класс точности трансформаторов 0,2; 0,2S; 0,5; 0,5S
Масса высоковольтного шкафа, кг 190
Масса низковольтного шкафа, кг 20
Масса монтажной рамки, кг 46
Общий вес ПКУЭ, кг 256
Диапазон предельных температур, °С от – 45 до + 50
Срок службы, не менее, лет 25
Гарантийный срок лет 2



Конструкция ПКУ 6-10 кВ

Пункт коммерческого учета состоит из 6 компонентов. Этот перечень включает:

  • высоковольтный модуль для измерения (МВ);
  • шкаф для учета и перераспределения электроэнергии (ШУ);
  • систему, защищающую от перепадов напряжения;
  • кабель;
  • монтажный комплект.

Функция высоковольтного модуля заключается в замере напряжения и силы тока. В плане конструкции этот модуль представляет собой трансформаторный блок с прочным металлическим корпусом. Количество трансформаторов тока и напряжения зависит от используемого способа измерения. Возможны варианты:;

  • 2ТТ+3ТН;
  • 3ТТ+3ТН.

Доступ к модулю измерения возможен через две двери. Подключение главных цепей осуществляется с использованием надежных изоляторов. Иногда применяется крепление со стропами и особыми металлическими кольцами.

Функция защиты модулей от резких скачков напряжения и силы тока и возможных ударов молнии выполняется разрядниками особой конструкции. Монтаж ограничителей и разрядников осуществляется с использованием кронштейнов.

Система обогрева, а также приспособления с функцией сбора и передачи информации запитаны с использованием дополнительных обмоток трансформаторов.

Подключение кабеля высоковольтного измерительного модуля проходит через блок клемм. Кабель для соединения вторичных цепей трансформаторов расположен внизу корпуса. Он очень надежен благодаря влагозащитному входу.

ПКУ 6-10 кВ </br>Пункт коммерческого учета

Особенности установки и эксплуатации ПКУ 6-10 кВ

Монтаж высоковольтного измерительного модуля производится на опоре воздушной линии, но на высоте, не превышающей семи метров.

Шкаф учета, входящий в конструкцию ПКУ 6-10 кВ, позволяет осуществлять сбор и пересылку данных прямо на пункт диспетчера. Оснащение шкафа учета дверцей значительно облегчает доступ к аппаратуре.

Подключение цепей напряжения и тока проходит через испытательную колодку, на которую может устанавливаться пломба.

Система обогрева встроена. Она включается автоматически, если температура в шкафу учета и распределения энергии опускается ниже 5 градусов Цельсия.

Основное оборудование:

  • счетчик;
  • система для предотвращения обледенения;
  • оборудование для снятия и передачи показателей работы;

устанавливаются на монтажной панели, которая может быть легко демонтирована для установки дополнительного оборудования или обслуживания.

По желанию заказчика система может быть дополнена устройством сбора информации о функционировании системы. Возможно использование формата GSM и оптоволокна.

Установка шкафа учета проходит с использованием индивидуального монтажного комплекта. Кабель для соединения модулей протягивается по секционной трубе.

Какие схемы измерения электроэнергии существуют?

Есть несколько вариантов схем, используемых для измерения и учета электрической энергии. Оптимальная схема подбирается в зависимости от того, какую конфигурацию имеет электросеть на объекте. Трансформаторы напряжения, расположенные в высоковольтном шкафу, меняются соответственно выбранной схеме:

  • Для схем «2ТОЛ+3НОЛ», «3ТОЛ+3НОЛ» используются три трансформатора напряжения ЗНОЛ.06;
  • Для схемы «2ТОЛ+2НОЛ» применяются трансформаторы НОЛП.

В любом из описанных случаев используемые трансформаторы тока принадлежат к типу ТОЛ 10.



ПКУ 6-10 кВ </br>Пункт коммерческого учета

Рисунок 3 Варианты схем подключения





Варианты исполнения

ПКУ 6-10 кВ </br>Пункт коммерческого учета ПКУ 6-10 кВ </br>Пункт коммерческого учета









































Осуществляем монтаж производимого оборудования



ПКУ 6-10 кВ </br>Пункт коммерческого учета ПКУ 6-10 кВ </br>Пункт коммерческого учета

Условия эксплуатации пунктов коммерческого учета

Эксплуатация возможна с соблюдением следующих условий:

  • Высота не превышает 1000 метров над уровнем моря;
  • Состав воздуха не включает взрывоопасные вещества, тонкопроводящей пыли и не является агрессивной средой.
  • Температура держится в диапазоне от -40 (-60 в исполнении для эксплуатации в местах с умеренным и холодным климатом, то есть при маркировке УХЛ1).

Важно помнить, что ПКУ 6-10 кВ не рассчитаны на вибрационные и ударные нагрузки. Возможна эксплуатация этого вида оборудования в гололед (если толщина ледовой корки составляет менее 2 сантиметров). Предельно допустимая скорость ветра при этом составляет 15 метров в секунду. Если гололеда нет, то возможно использование ПКУ при ветре до 36 метров в секунду.
